Описание продуктов

W.Fans — новинка крупный энергосберегающий промышленный HVLS вентилятор основан на принципе PMSM (двигатель с постоянными магнитами и синхронный мотор), разработан Dawang. С крутящим моментом 260 Н·м, тяговое усилие более высокое, а крутящий момент — более стабильный. Экономия энергии до 30 %, высокая эффективность по классу IE4. Диаметр вентилятора от 2,5 м до 7,3 м, объём подачи воздуха до 14850 м³/мин, не требует обслуживания в течение всего срока службы, не нужно менять масло и уплотнения. Срок надёжной эксплуатации — 20 лет. Серия W.Fans решает задачи вентиляции и охлаждения в больших помещениях благодаря лучшей производительности, меньшему потреблению энергии и увеличенному сроку службы.

Система двигателя: двигатель PMSM

1. Более высокая мощность: крутящий момент 260 Н·м, более высокое тяговое усилие, более стабильный крутящий момент, объём воздуха увеличен на 30 %.

2. Повышенная эффективность: уникальная конструкция внешнего ротора с высоким крутящим моментом, более высокая точность.

3. Экономия энергии: экономия электроэнергии до 30 %, соответствие стандарту высокой энергоэффективности IE4, новый национальный стандарт энергоэффективности GB30253-2013.

4. Не требует обслуживания в течение всего срока службы: полностью герметичная конструкция, нет необходимости замены смазочного масла, уплотнений и других аксессуаров, более выгодное соотношение цены и качества.

5. Сниженный уровень шума: уровень шума снижен до 38 дБ, более комфортная работа.

6. Пониженная температура: повышение температуры двигателя менее чем на 35 °C, увеличенный срок службы.

ВЧП: Векторный преобразователь

5. Сниженный уровень шума: уровень шума снижен до 38 дБ, более комфортная работа.

6. Пониженная температура: повышение температуры двигателя менее чем на 35 °C, увеличенный срок службы.

Лопасти — компоненты воздушного потока

1. Конструкция лопасти — обтекаемое переменное сечение. Соответствует аэродинамической теории равной хорды, в сочетании с принципом относительной линейной скорости; лопасть сужается (от 304 до 186 мм) и утончается (от 43 до 21 мм) от основания к кончику, затем расширяется; поток воздуха становится более равномерным и однородным.

2. Материал лопасти — авиационный алюминиевый сплав. Толщина 1,5 мм, исходный лист авиационного алюминиевого сплава No.5052H32, формовка с ЧПУ с высокой точностью, высокая прочность и гибкость обеспечивают невозможность поломки лопасти.

3. Вес лопасти — легче и безопаснее. 6,7 кг на одну лопасть (24 фута), меньше лопастей, меньший вес, снижает нагрузку на двигатель, продлевает срок службы, более безопасно и экономически выгодно.

Соединение: запатентованная цельная конструкция шип-паз для обеспечения безопасности вентилятора:

1. Лопасть и черешок

Соединение шип-паз: выпуклый стебель с вогнутым демпфирующим устройством образует соединение, которое устраняет центробежную силу, возникающую на лопастях при работе вентилятора, а также силу сдвига при пуске и остановке. Поперечный винт расположен в том же направлении, что и траектория движения вентилятора, чтобы избежать срезающих нагрузок, что гарантирует, что лопасти не сломаются, и полностью устраняет возможные риски для безопасности.

2. Соединение черешка и ступицы колеса

Петля и ступица/двигатель интегрированы ступенчатыми вогнуто-выпуклыми участками, которые взаимодействуют друг с другом. Общая конструкция используется для восприятия центробежной силы во время работы, и все крепежные элементы не испытывают нагрузки.

3.Двигатель и фланцевая ступица

Предохранительное кольцо: соединяет 5 стеблей с верхней крышкой двигателя, образуя единое целое; применяется замковая конструкция для равномерного распределения нагрузки по всему вентилятору. Антиотрывный ролик: вогнутый фланцевый ролик взаимно зацепляется с выпуклым антиотрывным кольцом под действием силы тяжести, обеспечивая надежное соединение между фланцевым роликом и двигателем.

1.Комфортное охлаждение

Имитация естественного ветра силой 2–3 балла, быстро испаряет пот, охлаждая тело на 39–45 °F.

2.сверхбольшой объем воздуха 15072 м³/мин

диаметр 26 футов, эффективная площадь 2400 м, устранение духоты, влаги, дыма, пыли и запахов

3.Комплексная циркуляция во всех направлениях

Ускорение циркуляции воздуха, эффективное устранение температурной стратификации

4.Меньше шума

Полуавтоматическая машина для производства бутылок из ПЭТ Бутылкостроительная машина Машина для формовки бутылок Машина для производства бутылок из ПЭТ подходит для производства пластиковых контейнеров и бутылок из ПЭТ всех форм.

5.Более энергосберегающий

Макс. 1,2 кВт·ч, соответствует национальным стандартам высокой эффективности и энергосбережения

6.Более интеллектуальный

Удаленное управление через приложение, мониторинг работы в реальном времени, активная техническая поддержка, стратегия профилактического обслуживания

Форма лопасти — обтекаемое переменное сечение
Сечение лопасти от широкой к узкой (304-186 мм), от толстой к тонкой (43 мм-21 мм). Принцип равной длины хорды и относительной линейной скорости обеспечивает сбалансированное давление по всей лопасти, чтобы достичь равномерного распределения воздуха на кончике, в середине и у основания, включая среднюю часть.

Форма лопасти — поперечное сечение, участок постоянной ширины Длина лопасти одинакова по сечению, ширина лопасти составляет 19 см. Высокое аэродинамическое сопротивление не способствует эффективному перемещению воздушного потока, наличие отверстий в середине приводит к высокому энергопотреблению.

Материал лопасти — авиационный алюминиевый лист Используется оригинальный лист авиационного алюминиевого сплава высокой плотности марки NO.5052H32 толщиной 1,5 мм, обладающий высокой прочностью и гибкостью, яркий и долговечный.

Материал лопасти — алюминий низкого качества Алюминий низкого качества, смешанный с переработанным алюминием для вторичной обработки, имеет низкую плотность, примеси, поры, низкую вязкость и легко ломается

Вес лопасти — легкий Каждая лопасть весит 6,7 кг, общий вес 5 шт. — 33,5 кг. Меньшие по размеру лопасти, меньший вес, снижение нагрузки на двигатель и увеличение срока службы, низкое энергопотребление.

Вес лопасти — тяжелый Ширина поперечного сечения равна ширине лопастей, вес каждой лопасти — 10 кг, обычно 6 или 8 шт. Большой вес, высокая нагрузка на двигатель, высокое энергопотребление.

Лопасть и черешок — полное соединение шип-паз Выступающий черешок и вогнутое демпфирующее устройство фиксируются болтами, каждая лопасть заклепана с демпфирующим устройством с помощью 16 заклепок, образуя единое целое из лопасти, демпфирующего устройства и черешка, крутящий момент и сдвиг уменьшаются всё больше и больше.

Вес лопасти — тяжелый Ширина поперечного сечения равна ширине лопастей, вес каждой лопасти — 10 кг, обычно 6 или 8 шт. Большой вес, высокая нагрузка на двигатель, высокое энергопотребление.

Буферное устройство — Резиновая прокладка Резиновая прокладка между монтажным отверстием буферного устройства и фигурными вставками обеспечивает гибкое соединение между стеблем и шасси. Резиновая прокладка поглощает большую часть вибраций, улучшает условия работы вала двигателя, продлевает срок службы, делает работу более тихой

Буферное устройство — Нет Вибрация не может быть ослаблена, в результате чего стебель и лопасти ослабевают, высокая нагрузка, сильный шум

Шасси колеса — Интегрированная ступица Фигурные монтажные отверстия и вставки блокируют друг друга, предотвращая раскачивание лопасти

Конструкция шасси колеса — литье под давлением Алюминиевое шасси колеса, изготовленное литьем под давлением по методу центробежного литья, или раздельная ступица колеса, низкая прочность, плохая усталостная стойкость

Характеристики

Товар	W.FANS									W.FANS
Модели	26 футов	24фута	22фута	20ft	18FT	16 футов	14 футов	12 футов	10 футов
Диаметр (м)	8	7.3	6.7	6.1	5.5	4.9	4.2	3.6	3.1
Скорость (об/мин)	0-50	0-55	0-60	0-65	0-70	0-75	0-80	0-90	0-100
Объем воздуха (м³/мин)	15072	13804	11630	9639	7836	6220	4570	3357	2263
Площадь покрытия (м²)	2462	2123	1809	1520	1256	1017	804	615	452
Потребление (кВт·ч)	≤1,2	â 除1.0		22м	≤0,8							≤0,6
Вес (кг)	108	92	90	73	63	60	57	42	39
Вес (кг)	108	92	90	73	63	60	57	42	39
Шум (дБ)	≤38
Количество лопастей (шт.)	5
Номинальная мощность (кВт)	1.5							1.1					0.7
Ток при полной нагрузке (А)	3.2							5.2					3.5
Питание (В)	380							220
Возможна индивидуальная настройка											Возможна индивидуальная настройка

Упаковка и доставка

Модель	Элементы	Упак./ед.	Размер(ДШВ)	Объем/единица	Вес брутто/единица
W.FANS	24 фута (7,3 м)	2 картонные коробки	Коробка двигателя: 920520520 мм Коробка лопасти: 3400230320 мм	0,5 м³	146КГ
			22 фута (6,7 м)		Коробка двигателя: 920520520 мм Коробка лопасти: 3020230320 мм	0,47 м³	143 кг
			20 футов (6,1 м)					140 кг
			18 футов (5,5 м)					137 кг
			16 футов (4,9 м)					134KG
			12ft(3.6m)					130KG
			10 футов (3,1 м)					127 кг
			08 футов (2,5 м)					125КГ

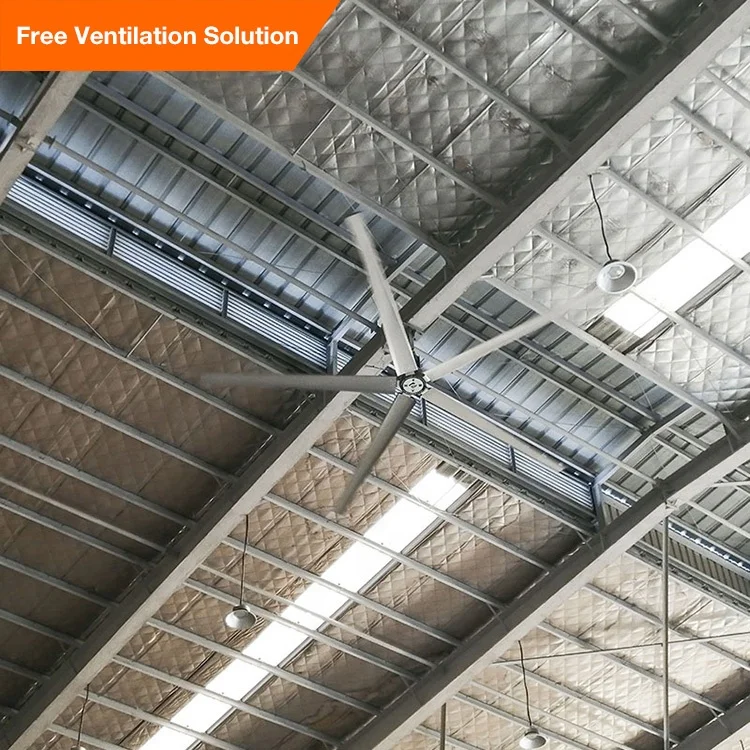

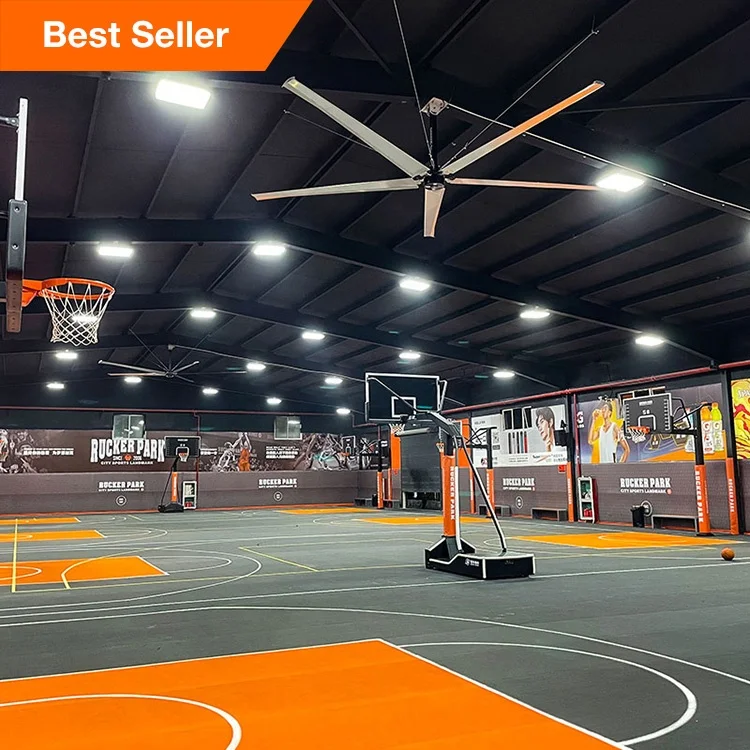

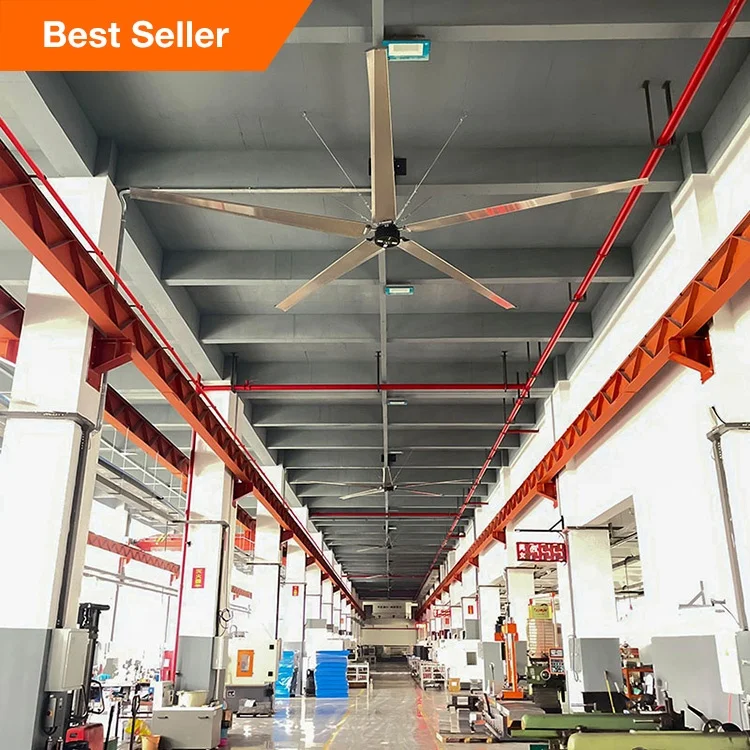

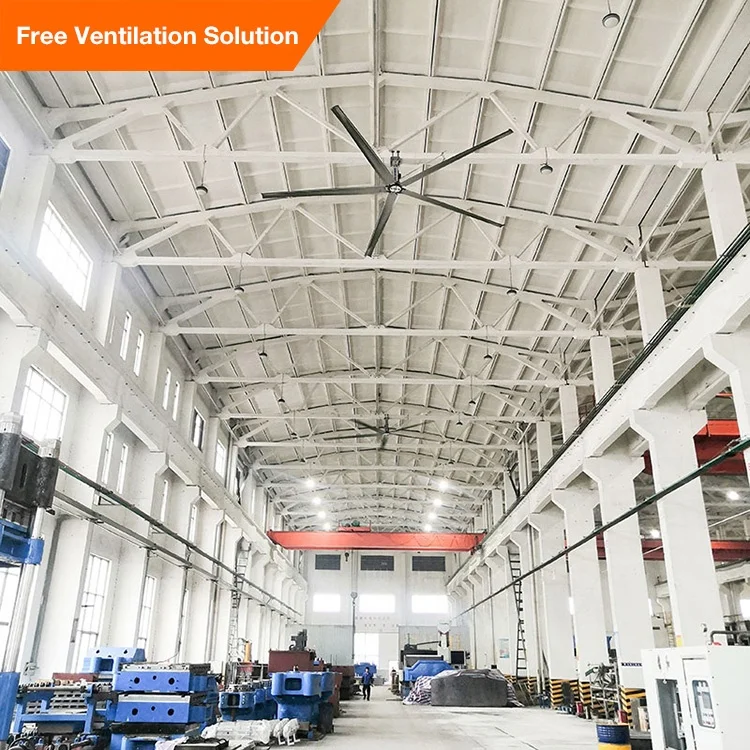

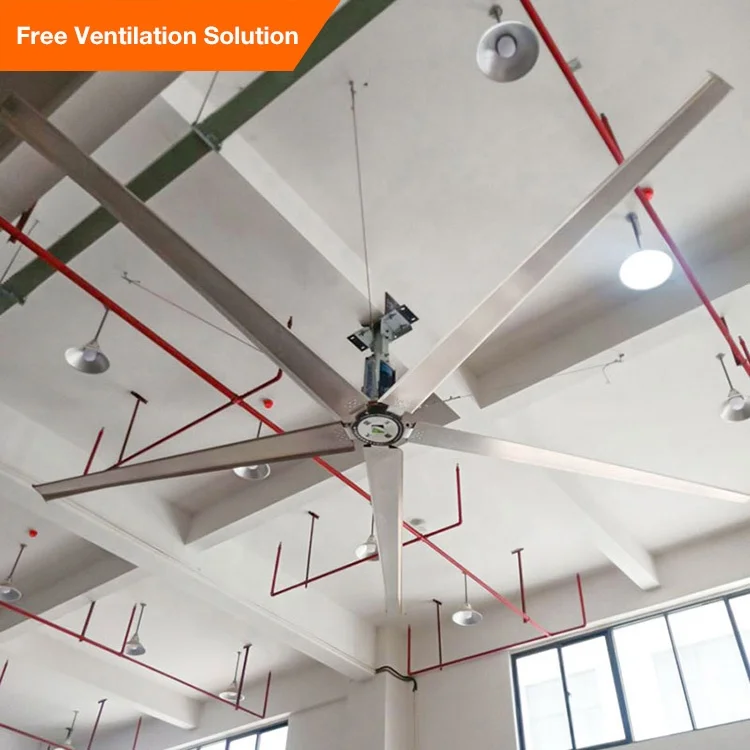

Фотографии клиентов

Профиль компании

Сертификат

Номер: CFTCF0717

Сертификат FCC

No:BST16063229A0001Y-1EC-3

Сертификат RoHS

No:BST16063229A0001Y-1RC-4

Сертификат ISO9001

No:04620Q15800R1S

Свидетельство о патенте на полезную модель

No:10236389

Отчет об инспекции

No:2019AZWA01184

Компания Цзянсу Даван Вентиляцион Машинери Ко., Лтд. (далее именуемая «Dawangfan») является производителем новых интеллектуальных IoT энергосберегающих вентиляторов HVLS (большой объём — низкая скорость), специализирующейся на предоставлении индивидуальных решений для вентиляции, охлаждения, осушения и удаления пыли во всех высоких помещениях! Dawangfan занимается научными исследованиями и разработками, производством, продажей и комплексным обслуживанием вентиляторов нового поколения HVLS (большой объём — низкая скорость). Благодаря многолетнему опыту и сильной исследовательской команде, Dawang продолжает выпускать новые модели вентиляторов, такие как энергосберегающие потолочные вентиляторы HVLS, вертикальные вентиляторы, настенные вентиляторы и передвижные вентиляторы на базе PMSM (двигатели с постоянными магнитами и синхронным приводом), постоянно сохраняя передовые позиции в этой отрасли! Компания Dawangfan прошла сертификацию системы менеджмента качества ISO9001:2015, сертификацию системы управления охраной труда и техникой безопасности, получила квалификационный аттестат пятизвёздочного послепродажного обслуживания, а также углублённую проверку завода TUV. Вентиляторы имеют более 20 патентов, включая 3 патента на изобретения, полностью защищённую интеллектуальную собственность, были удостоены званий «Высокотехнологичное предприятие», «Предприятие Уси Чуйин» и других наград. Продукция прошла сертификацию FCC, CE, ROHS, CCC, CSA, GL, UL, а также авторитетные разрушающие испытания ключевых компонентов. Сеть продаж и обслуживания Dawang охватывает весь мир. Мы решили задачи вентиляции более чем на 80 млн квадратных метрах промышленных и общественных объектов для более чем 5000 клиентов по всему миру, установив долгосрочное и стабильное сотрудничество. Dawangfan всегда придерживается позиционирования бренда «концентрация, эффективность и безопасность», следуя философии развития «ориентация на потребности клиента, безопасность в центре, искусственный интеллект — цель», настаивая на создании надёжной продукции и предоставлении высококачественных услуг, стремясь стать выдающимся национальным брендом для улучшения условий в высоких помещениях! Слоган: Dawang назначил меня ответственным за вентиляцию. Миссия: пусть весь мир ощущает весенний бриз. Философия: лидер эпохи интеллектуальных технологий в области вентиляции и охлаждения больших пространств
