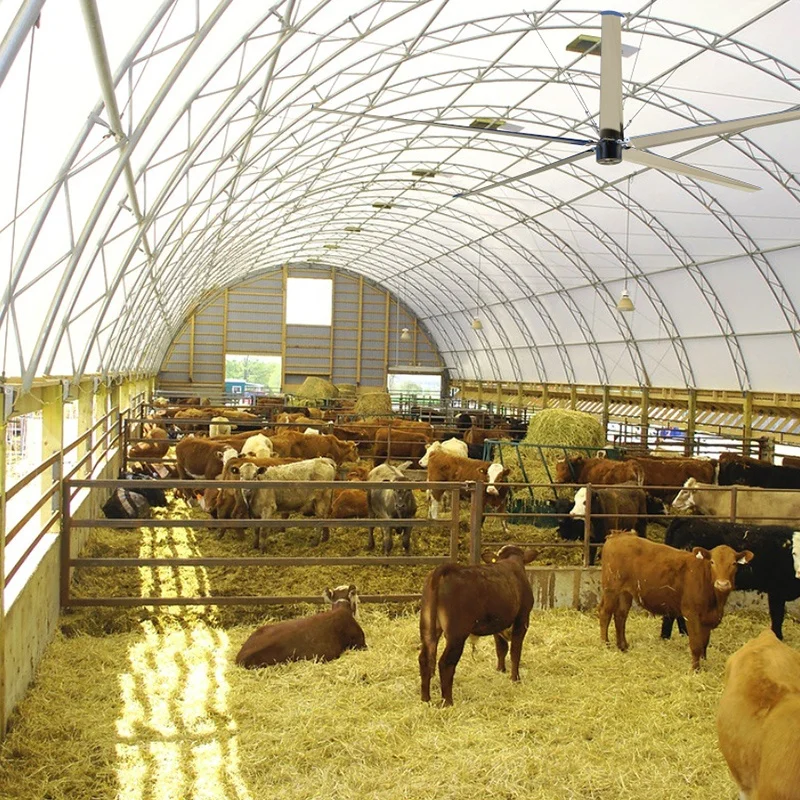

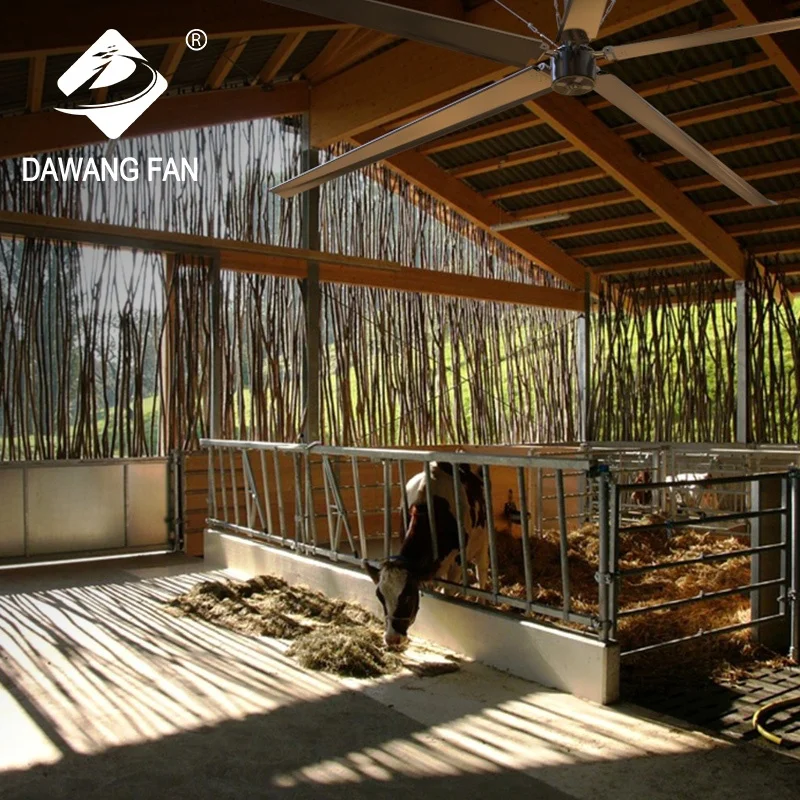

DAWANG FAN 8ft-24ft hvls ventilatori da soffitto raffreddamento stalle

DAWANG FAN 8ft-24ft hvls ventilatori da soffitto raffreddamento stalle

Descrizione dei Prodotti

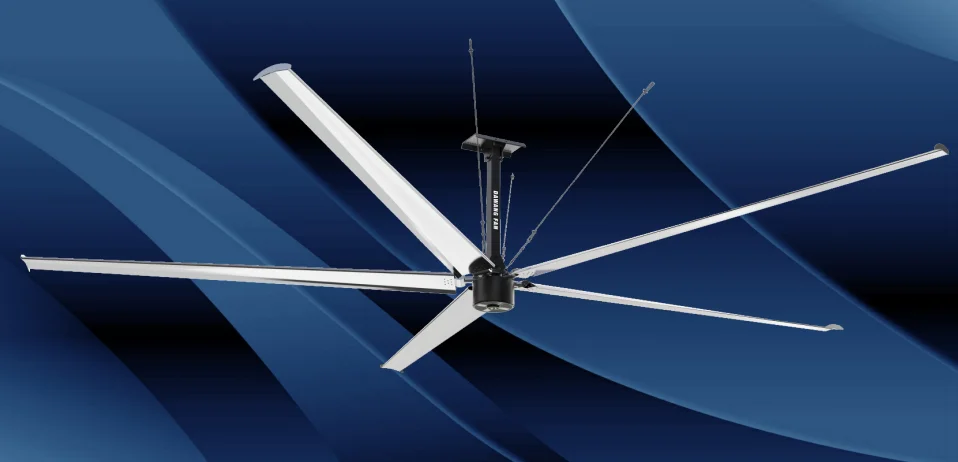

W.FANS INDUSTRIALE HVLS A RISPARMIO ENERGETICO

W.Fans è un nuovo grande ventilatore industriale HVLS risparmio energetico basato sul principio PMSM (Motore Sincrono a Magnete Permanente) sviluppato da Dawang. Con una coppia di 260 N.m, la forza motrice è più potente e la coppia più stabile. Risparmia il 30% di energia, efficienza IE4. Diametro del ventilatore da 2,5 m a 7,3 m, portata d'aria fino a 14.850 m³/min, manutenzione gratuita per tutta la vita, nessuna necessità di cambiare olio e guarnizioni. Vita utile garantita di 20 anni, la serie W.Fans risolve in modo migliore i problemi di ventilazione e raffreddamento negli ambienti grandi, con prestazioni superiori, minore consumo energetico e maggiore durata.

1. Connessione tra pala e stelo
Il sistema di aggancio tra stelo convesso e dispositivo ammortizzante concavo elimina la forza centrifuga generata dalle pale durante il funzionamento del ventilatore e la forza di taglio durante l'avvio e l'arresto. La vite orizzontale è orientata nella stessa direzione della traiettoria di rotazione del ventilatore, per evitare il taglio e garantire che la pala non si rompa, eliminando radicalmente eventuali rischi per la sicurezza.
2. Connessione tra stelo e mozzo
Il peduncolo e il mozzo/motore sono integrati da sezioni graduate concave-convesso che si incastrano tra loro. La struttura complessiva è utilizzata per resistere alla forza centrifuga durante il funzionamento e tutti i dispositivi di fissaggio non sono soggetti a sollecitazioni.
3. Motore e flangia a ruota dentata
Anello di sicurezza: Collega i 5 peduncoli e il coperchio superiore del motore formando un unico blocco, adotta una struttura a incastro per distribuire uniformemente la forza su tutto il ventilatore.
Ruota di anti-caduta: La ruota dentata a flangia concava si incastra con l'anello di anti-caduta convesso sotto l'effetto della gravità, per garantire un collegamento affidabile tra la ruota dentata a flangia e il motore.

Sistema dinamico: Motore PMSM

Motori Dawang, senza manutenzione

Dimensioni ridotte: 1/3 rispetto ai tradizionali motori a ingranaggi

Basso rumore: inferiore del 40% rispetto ai tradizionali motori a ingranaggi

Basso consumo: risparmio minimo del 30% rispetto ai tradizionali motori a ingranaggi

Bassa temperatura: inferiore a 131 ⁰F

VFD: Convertitore Vettoriale
1.Avviamento stabile: Algoritmo vettoriale del motore e soppressione della corrente per raggiungere
2.Silenzioso: fino a 16KHZ, nessun rumore durante l'accelerazione, la decelerazione e il funzionamento
3.Riavvio: può riavviarsi in modo fluido quando le pale non sono completamente ferme
4.Protezione guasti: 25 protezioni in sicurezza (sovracorrente, sovratensione, sottotensione, mancanza di fase, sovraccarico, ecc.)

Pala: Sezione variabile aerodinamica 1.0,059'' di spessore, lastra in lega di alluminio aeronautico 5052, non si rompe all'impatto 2.Secondo la teoria aerodinamica della corda uguale, la pala si assottiglia e si restringe dalla base alla punta fino alla coda, poi si allarga, più uniforme 3.17 libbre per pala (24ft), 5 pale in totale 84,9 libbre. Più sicurezza	Mozzo della ruota (telaio): piastra di alluminio aeronautico 7075 dopo la lavorazione di precisione CNC, aspetto perfetto e linea metallica per garantire le prestazioni meccaniche. Dopo la lavorazione, la massima tolleranza è di 100μm, per assicurare l'equilibrio dinamico.

Specifiche

2.DISPOSITIVO DI AMMORTIZZAMENTO BREVETTATO
A.GOMMA AMMORTIZZANTE EPDM
Gomma EPDM ad alta resistenza nella camera di smorzamento, assorbe lo sforzo della lama e la vibrazione del flusso d'aria, riducendo il carico del motore, prolungando la vita del motore e rendendolo più silenzioso.

B.0-1,5 GRADI VERSO L'ALTO
La camera di smorzamento con scanalatura si regola liberamente fino a 0-1,5 gradi verso l'alto quando il ventilatore è in funzione sotto il flusso d'aria, elimina la forza inversa generata durante il funzionamento, riducendo rimbalzo e pressione, formando poi un flusso d'aria conico per coprire più aree.

1.PALETTA BREVETTATA
A.DESIGN DELLA PALA - Sezione variabile aerodinamica
La sezione della lama va da larga a stretta (304-186 mm), da spessa a sottile (43 mm-21 mm). Adotta il principio della corda di lunghezza uguale e le caratteristiche della velocità lineare relativa per garantire un equilibrio di pressione sull'intera lama, in modo da distribuire uniformemente l'aria sulla punta, al centro e alla base, compresa la parte centrale.

B.MATERIALE DELLA LAMA - Lega di alluminio per aviazione
piastra originale in lega di alluminio per aviazione 5052H32 di 1,5 mm di spessore, modellata con precisione mediante macchinario CNC, alta resistenza e flessibilità garantiscono che la lama non si rompa.

C.PESO DELLA LAMA - Più leggera e sicura
6,7 kg per lama (24 ft), meno pale, peso ridotto, riduce il carico sul motore, prolunga la durata, maggiore sicurezza
ed economicamente vantaggiosa

3.CONNESSIONE A CERNIERA E MASCHIO BREVETTATA
A.LAMA E PEDUNCOLI
Connessione a cerniera: il peduncolo convesso con dispositivo ammortizzatore concavo forma l'articolazione incassata, eliminando la forza centrifuga generata dalle pale durante il funzionamento del ventilatore e la forza di taglio durante l'avvio e l'arresto. La vite trasversale è nella stessa direzione
con la ventola in funzione, la traccia evita lo sforzo di taglio in modo da garantire che la pala non si rompa, eliminando radicalmente i possibili rischi per la sicurezza.

B.PETIOLO e MOZZO
La sezione convessa-concava integra il petiolo e il mozzo/motore; l'intera ventola sopporta la forza centrifuga e tutti i fissaggi non sono sollecitati.

C.MOTORE e RULLO DELLA FLANGIA
Anello anti-caduta (ventola con motore a ingranaggi): Collega i 5 petioli in un unico pezzo per formare la manica con il mozzo inferiore del telaio, impedendo al mozzo di cadere. Rullo anti-caduta (ventola PMSM): il rullo concavo della flangia si impegna con l'anello convesso anti-caduta reciprocamente sotto l'azione della gravità, per garantire una connessione affidabile tra il rullo della flangia e il motore.

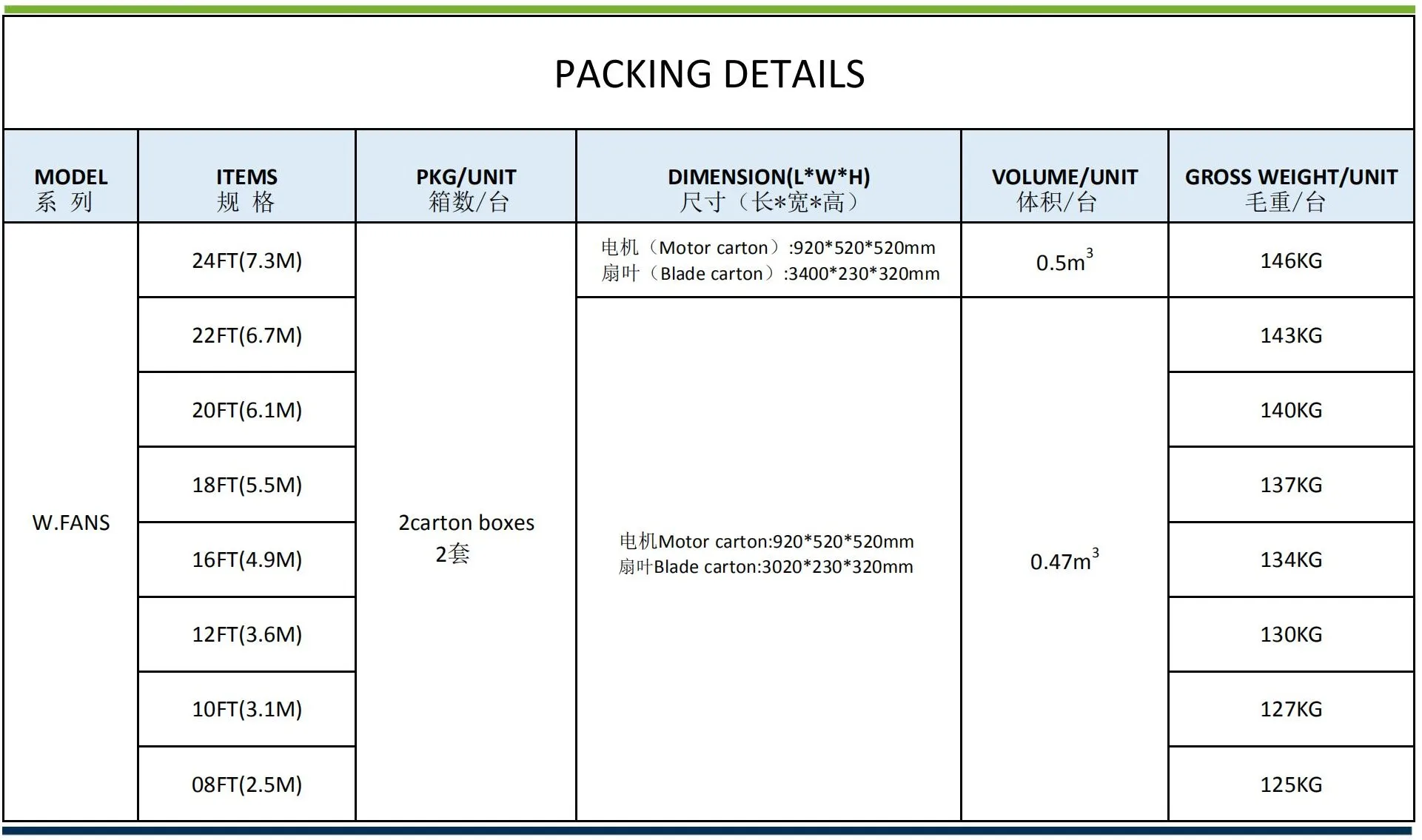

Imballaggio & consegna

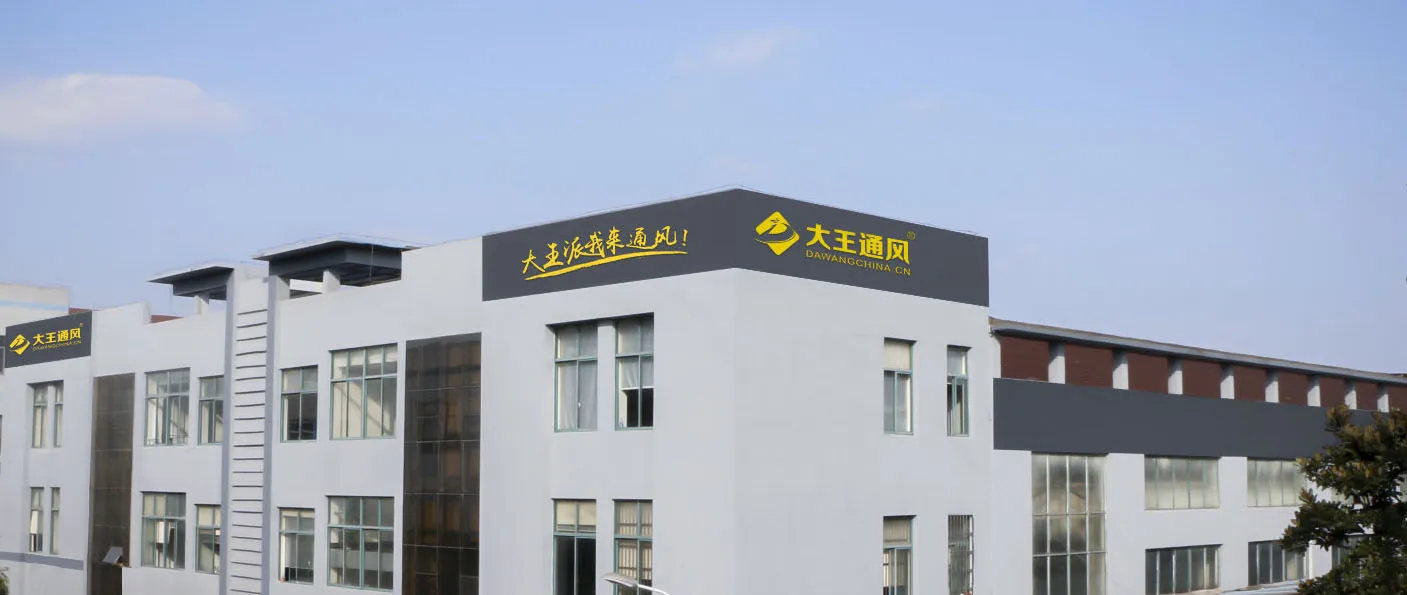

Profilo dell'azienda

NUOVO PRODUTTORE DI VENTILATORI INDUSTRIALI INTELLIGENTI IOT E A RISPARMIO ENERGETICO

Jiangsu Dawang Ventilation Machinery Co., Ltd. (in seguito denominata "Dawangfan") è il produttore di ventilatori intelligenti IoT di nuova generazione HVLS (High Volume-Low Speed) ad alto risparmio energetico, impegnata a fornire soluzioni personalizzate per ventilazione, raffreddamento, deumidificazione e rimozione della polvere in tutti gli ambienti con altezze elevate! Dawangfan si dedica alla ricerca e sviluppo, produzione, vendita e manutenzione completa dei ventilatori HVLS (High Volume-Low Speed) della nuova generazione. Con anni di esperienza e un team di Ricerca & Sviluppo qualificato, Dawang continua a introdurre nuovi ventilatori, come ventilatori a soffitto HVLS di grandi dimensioni ad alto risparmio energetico, ventilatori verticali, ventilatori da parete e ventilatori mobili basati su PMSM (Permanent Magnet Synchronous Motor), restiamo sempre all'avanguardia in questo settore!
