Descripción de los productos

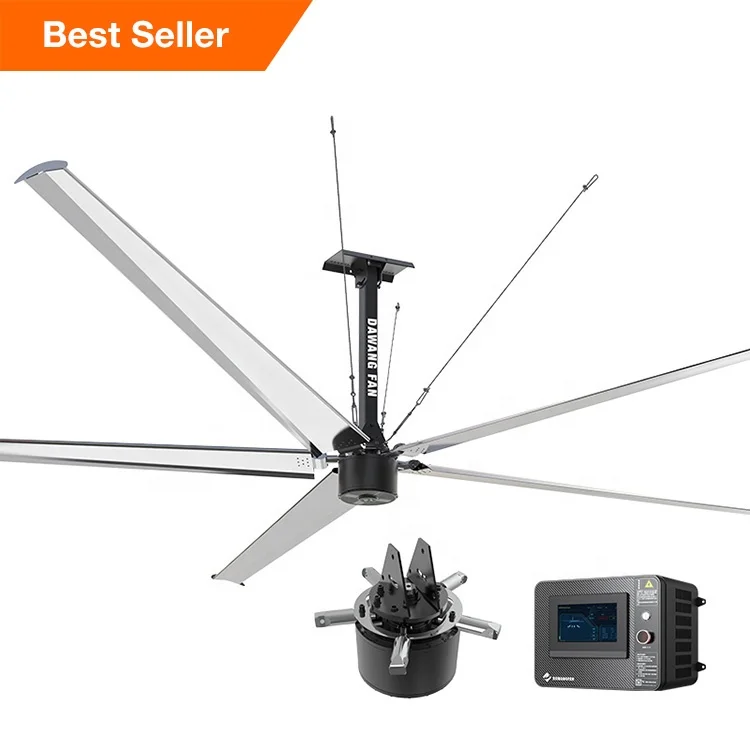

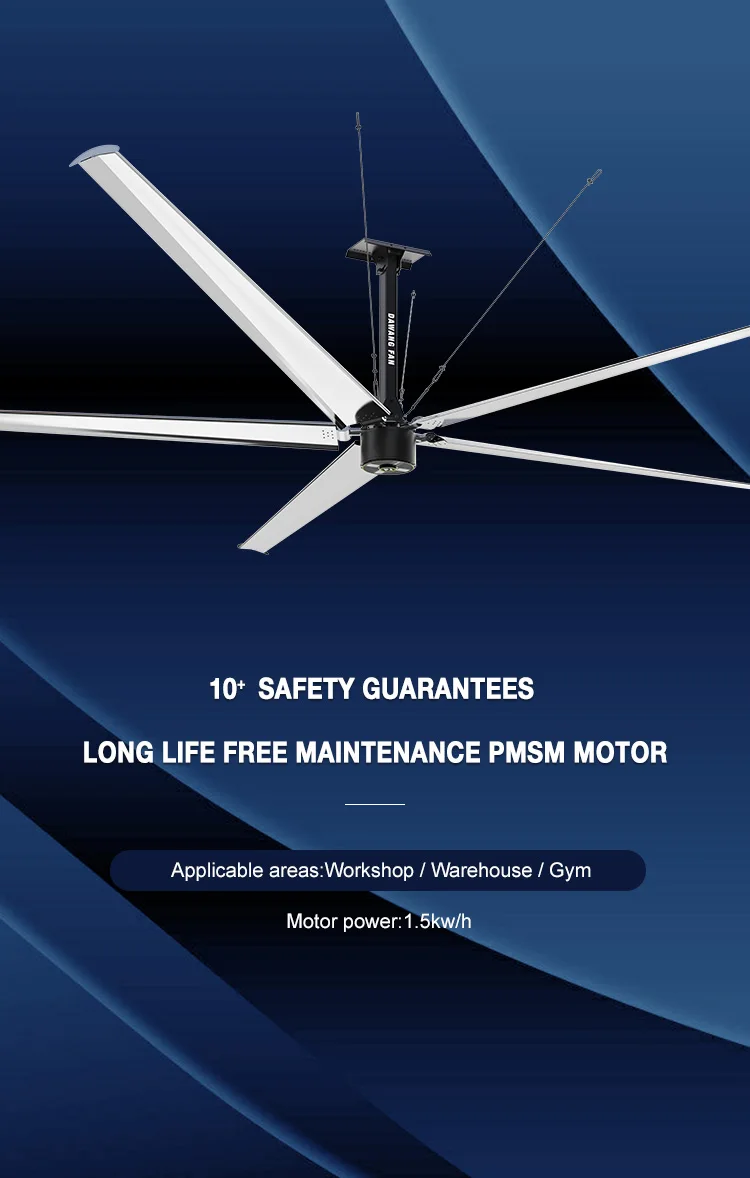

W.Fans es nuevo gran ventilador industrial ahorrador de energía HVLS basado en el principio PMSM (motor síncrono de imán permanente) desarrollado por Dawang. Con un par de 260 N·m, la fuerza motriz es mayor y el par es más estable. Ahorra un 30 % de energía, eficiencia IE4 alta. El diámetro del ventilador va de 2,5 m a 7,3 m, volumen de aire de 14850 m³/min, mantenimiento gratuito durante toda la vida útil, sin necesidad de cambiar aceite ni sellos. Vida útil confiable de 20 años. La serie W.Fans resuelve el problema de ventilación y enfriamiento en espacios grandes con mejor rendimiento, menor consumo de energía y mayor durabilidad.

Sistema del motor: motor PMSM

1. Más potente: par de 260 N·m, más fuerte, par más estable, volumen de aire aumenta un 30 %.

2. Más eficiente: diseño único de rotor exterior de alto par, mayor precisión.

3. Más ahorrador de energía: ahorro de energía del 30 %, cumple con los estándares de eficiencia energética IE4, norma nacional de eficiencia energética GB30253-2013.

4. Mantenimiento gratuito de por vida: totalmente sellado, sin necesidad de reemplazar aceite lubricante, sellos ni otros accesorios, más rentable.

5. Menor ruido: 38 dB menos de ruido, más confortable.

6. Temperatura más baja: la elevación de temperatura del motor es inferior a 35 ℃, mayor durabilidad.

VFD: Convertidor Vectorial

1. Más potente: par de 260 N·m, más fuerte, par más estable, volumen de aire aumenta un 30 %.

2. Más eficiente: diseño único de rotor exterior de alto par, mayor precisión.

3. Más ahorrador de energía: ahorro de energía del 30 %, cumple con los estándares de eficiencia energética IE4, norma nacional de eficiencia energética GB30253-2013.

4. Mantenimiento gratuito de por vida: totalmente sellado, sin necesidad de reemplazar aceite lubricante, sellos ni otros accesorios, más rentable.

5. Menor ruido: 38 dB menos de ruido, más confortable.

6. Temperatura más baja: la elevación de temperatura del motor es inferior a 35 ℃, mayor durabilidad.

Cuchillas - Componentes de flujo de aire

1. Diseño de cuchilla - Sección transversal variable en forma de corriente continua. Cumple con la teoría aerodinámica de longitud de cuerda igual, combinada con el principio de velocidad lineal relativa; la cuchilla se estrecha (de 304 a 186 mm) y adelgaza (de 43 mm a 21 mm) desde la raíz hasta la punta y luego se ensancha al final, logrando un flujo de aire más uniforme y homogéneo.

2. Material de la pala - Aleación de aluminio aeronáutico de 1,5 mm de espesor, placa original de aleación de aluminio aeronáutico No.5052H32, moldeado CNC de precisión, alta resistencia y flexibilidad que garantizan que la pala no se rompa.

3. Peso de la pala - Más ligero y seguro: 6,7 kg por pala (24 pies), menos palas, peso más ligero, reduce la carga del motor, prolonga la vida útil, más seguro y rentable.

Conexión: diseño estructural patentado de ensamblaje completo tipo machihembrado para garantizar la seguridad total del ventilador:

1. Pala y pecíolo

Conexión machihembrada: el pecíolo convexo con dispositivo amortiguador cóncavo forma una junta encajada, elimina la fuerza centrífuga de las palas cuando el ventilador está en funcionamiento y la fuerza cortante cuando el ventilador arranca y se detiene. El tornillo transversal tiene la misma dirección que la trayectoria de giro del ventilador, evitando así el esfuerzo de corte, lo que garantiza que la pala no se rompa y elimina radicalmente los posibles riesgos de seguridad.

2. Pecíolo y cubo de rueda

El pecíolo y el cubo/motor están integrados mediante secciones escalonadas cóncavo-convexas que se acoplan entre sí. La estructura general se utiliza para soportar la fuerza centrífuga durante el funcionamiento, y todos los elementos de fijación no están sometidos a esfuerzos.

3.Motor y ruletín del flange

Anillo de seguridad: Conecta los 5 vástagos y la tapa superior del motor formando un conjunto, adopta una estructura de oclusión para distribuir uniformemente la fuerza en todo el ventilador. Rueda anticaída: La rueda con brida cóncava se engancha mutuamente con el anillo convexo anticaída mediante la gravedad, garantizando una conexión segura entre la rueda con brida y el motor.

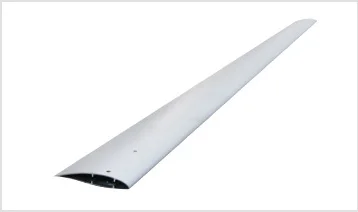

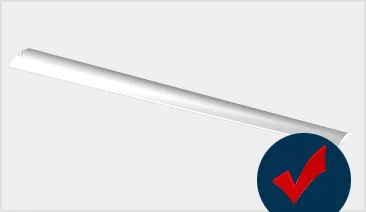

Forma de la pala - Sección transversal variable aerodinámica

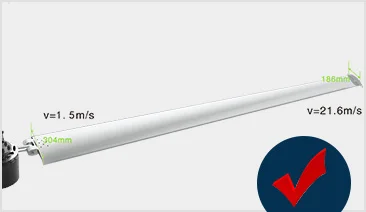

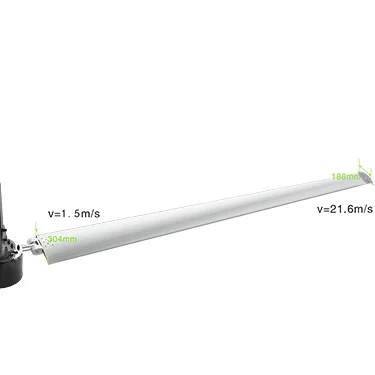

La sección de la hoja es de ancha a estrecha (304-186 mm), de gruesa a delgada (43 mm-21 mm). Adopta el principio de longitud de cuerda igual y características de velocidad lineal relativa para garantizar el equilibrio de presión de toda la hoja, logrando una distribución uniforme del aire en la punta, el centro y la base, incluyendo la zona media.

Forma de la pala - Sección transversal, sección de anchura constante La longitud de la pala es igual a la sección transversal, el ancho de la pala es de 19 cm. La alta resistencia al aire no favorece el empuje del flujo de aire, agujeros en el centro, alto consumo energético.

Material de la pala - Chapa de aluminio aeronáutico Utiliza placa original de aleación de aluminio aeronáutico de alta densidad NO.5052H32 con espesor de 1,5 mm, con alta resistencia y flexibilidad, brillante y duradera.

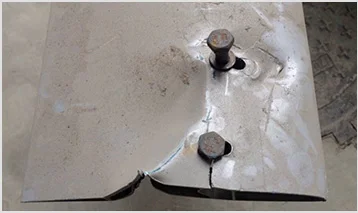

Material de la pala - Aluminio de baja calidad Aluminio de baja calidad mezclado con aluminio reciclado para procesamiento secundario, baja densidad, impurezas, poros, baja tenacidad y fácil de romper

Peso de la pala - Ligero Cada pala 6,7 kg, peso total de 5 piezas 33,5 kg. Palas más pequeñas, peso más ligero, reducen la carga del motor y prolongan la vida útil, bajo consumo de energía.

Peso de la pala pesado Ancho de la sección transversal igual al de las palas, cada pala 10 kg, normalmente 6 o 8 piezas. Peso elevado, alta carga para el motor, alto consumo de energía.

Pala y pecíolo: conexión completa mediante ensamblaje de espiga y mortaja El pecíolo convexo y el dispositivo amortiguador cóncavo se bloquean con tornillos; cada pala se remacha al dispositivo amortiguador con 16 remaches, formando un conjunto íntegro de pala, dispositivo amortiguador y pecíolo; el par torsional y el esfuerzo cortante son cada vez menores.

Peso de la pala pesado Ancho de la sección transversal igual al de las palas, cada pala 10 kg, normalmente 6 o 8 piezas. Peso elevado, alta carga para el motor, alto consumo de energía.

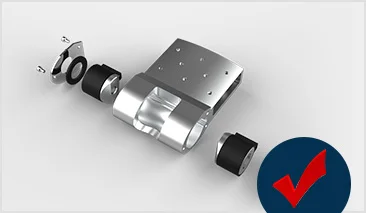

Dispositivo amortiguador - Alfombrilla de goma La almohadilla de goma entre el orificio de montaje del dispositivo amortiguador y los insertos moldeados logra una conexión flexible entre el pecíolo y el chasis. La alfombrilla de goma absorbe la mayor parte de las vibraciones, mejora las condiciones de trabajo del eje del motor, prolonga su vida útil y reduce el ruido.

Dispositivo amortiguador - No Las vibraciones no pueden reducirse, lo que provoca que el pecíolo y las palas se aflojen, carga elevada, alto nivel de ruido.

Chasis de rueda - Cubo integrado Hoyo de montaje de forma especial y insertos bloqueados entre sí para evitar que la cuchilla oscile

Estructura del chasis de rueda - fundición a troquel Chasis de rueda de aluminio por gravedad con troquel o buje de rueda separado, baja resistencia, poca resistencia a la fatiga.

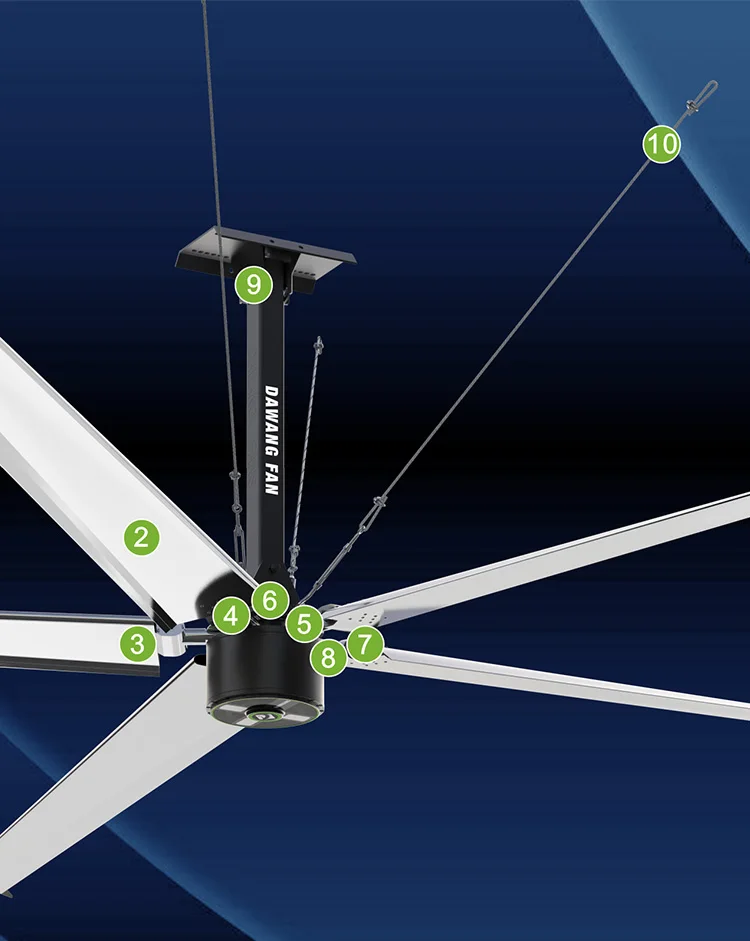

1.Sección transversal variable aerodinámica

Cumple con la teoría aerodinámica de longitud de cuerda constante, combinada con el principio de velocidad lineal relativa; la pala se estrecha y adelgaza desde la raíz hasta la punta y luego se ensancha al final, logrando un flujo de aire más uniforme y homogéneo

2.Placa de aluminio aeronáutico

placa de aluminio aeronáutico 5052 de 1,5 mm de espesor y ultra alta tenacidad, puede soportar más de 3 toneladas de tracción para garantizar que la pala se deforme rápidamente y absorba eficazmente la fuerza externa; puede evitar que la pala se rompa y reducir considerablemente los daños al motor y otras partes estructurales.

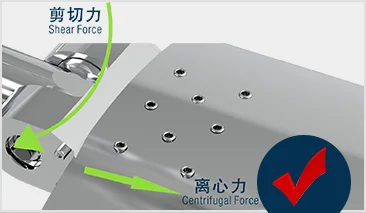

3.Conexión de alta resistencia de la pala

Cada pala se fija al compartimento amortiguador mediante 16 remaches de alta resistencia, cada uno capaz de soportar una fuerza cortante de 1,5 toneladas.

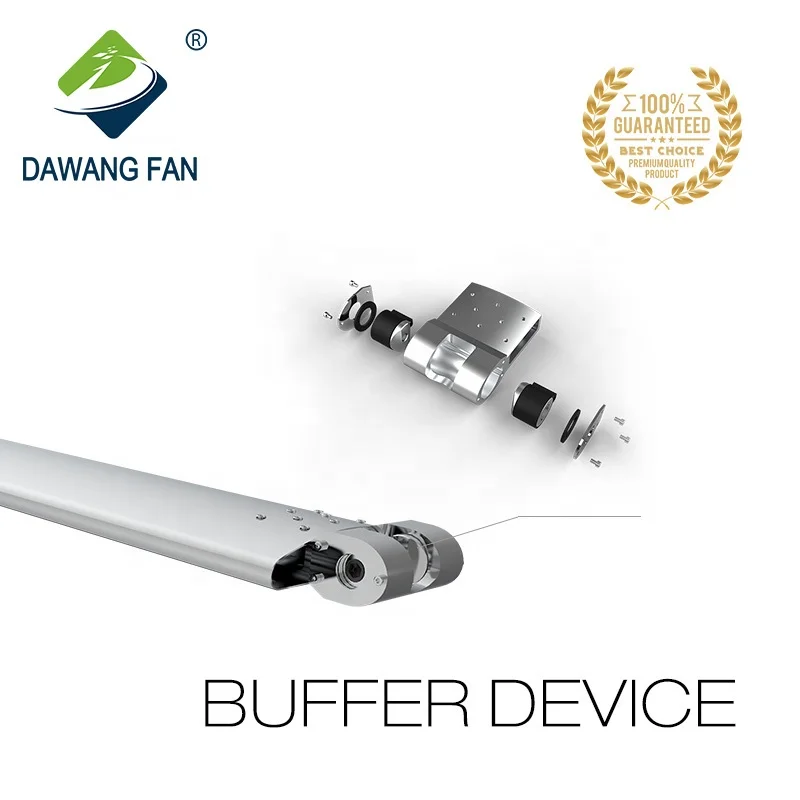

4.Dispositivo amortiguador

La pala y el pecíolo se conectan de forma flexible mediante un dispositivo amortiguador, cuya goma absorbe la mayor parte de las vibraciones generadas durante el funcionamiento.

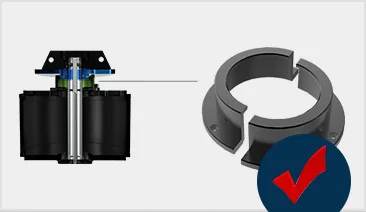

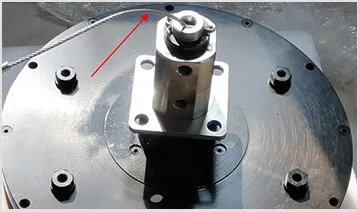

5.Anillo anticaída

La brida cóncava encaja con el anillo anticaída convexo mutuamente por gravedad, asegurando una conexión confiable entre la brida y el motor.

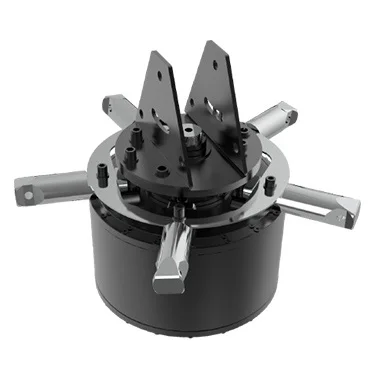

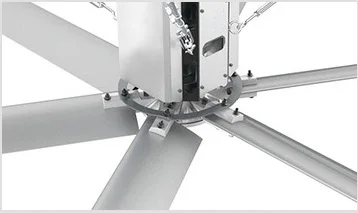

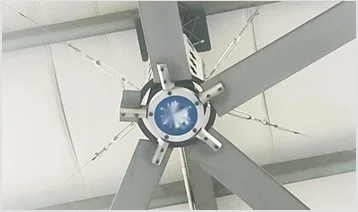

6.Anillo de seguridad

Conecta los 5 pecíolos en una sola pieza para formar un manguito junto con el buje inferior del marco, evitando que los pecíolos se desprendan.

7.Conexión de pecíolo mediante ensamblaje a media madera

El pecíolo convexo con dispositivo amortiguador cóncavo forma una junta acoplada, eliminando la fuerza centrífuga generada por las palas cuando el ventilador está en funcionamiento y la fuerza cortante durante el arranque y parada del ventilador.

8.Pecíolo de alta resistencia a la tracción

pecíolo de aluminio 6061-T6, alta resistencia, dureza HB90, buena resistencia a la corrosión con una resistencia a la tracción de 205 MPa.

9.Protección contra viento con cable de acero

Soporte de montaje y viga en I sujetos con cable de acero de tracción de 1000 kg para evitar deslizamientos y caídas.

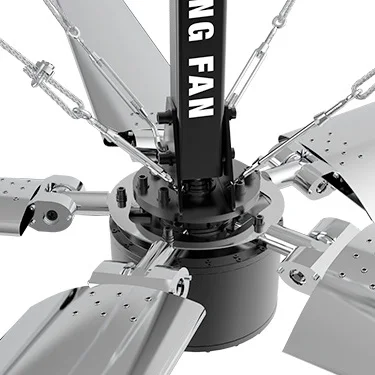

10.Protección de equilibrio con cables de acero

Cuatro cables de acero fijados a puntos de anclaje en la estructura para evitar vibraciones y caídas.

11.Sistema de alarma ante anomalías

El sistema de variador de frecuencia (VFD) incluye protección ante accidentes. Activará automáticamente una alarma y detendrá el funcionamiento.

12.Monitorización en tiempo real y mantenimiento proactivo

El sistema de control remoto inteligente Dawang monitorea en tiempo real los parámetros de funcionamiento del ventilador, el aumento de temperatura del motor, el nivel horizontal del ventilador, etc.

Especificación

Artículo	W.FANS
Modelos	W26	W24	W22	W20	W18	W16	W14	W12
Diámetro (m)	8	7.3	6.7	6.1	5.5	4.9	4.2	3.6
Velocidad (rpm)	0-45	0-55	0-60	0-60	0-70	0-75	0-80	0-85
Caudal de aire (m³/min)	15072	13804	11630	9639	7836	6220	4570	3357
Cobertura (m²)	2462	2123	1809	1520	1256	1017	804	615
Consumo (kW/h)	≤1.2					≤0.8					≤0.6
Peso (en kg)	108	92	90	73	63	60	57	42
Ruido (dB)	≤38
Número de cuchillas (uds)	5
Potencia Nominal (KW)	1.5					1.1			0.75
Corriente de plena carga (A)	4.5/3.0					3.0			2.5
Alimentación (V)	220-380									220
	Disponible personalizado

Embalaje y entrega

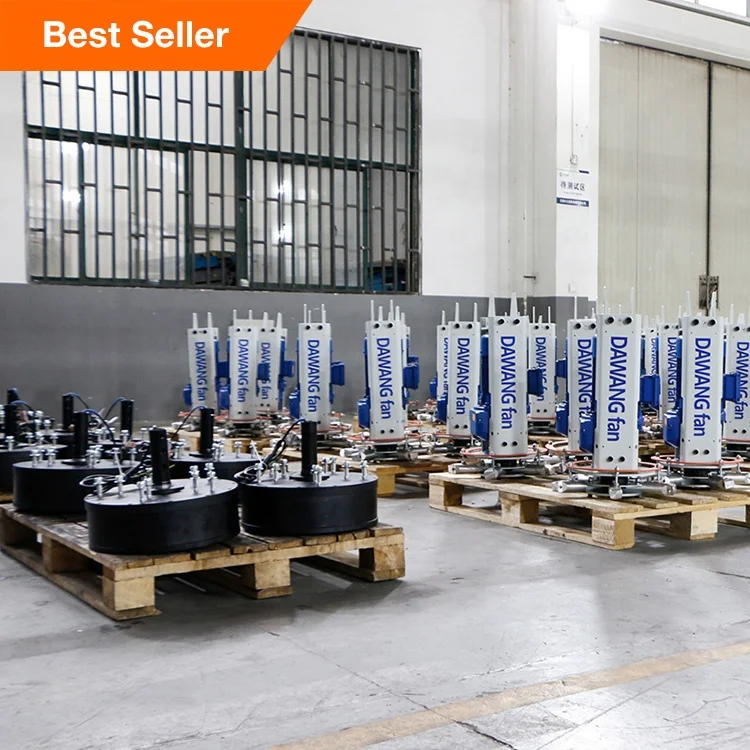

Embalaje principal para ventilador de techo HVLS

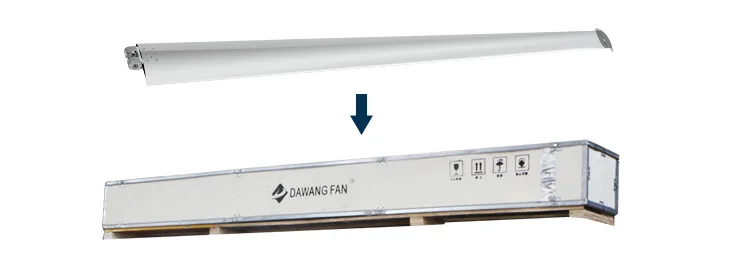

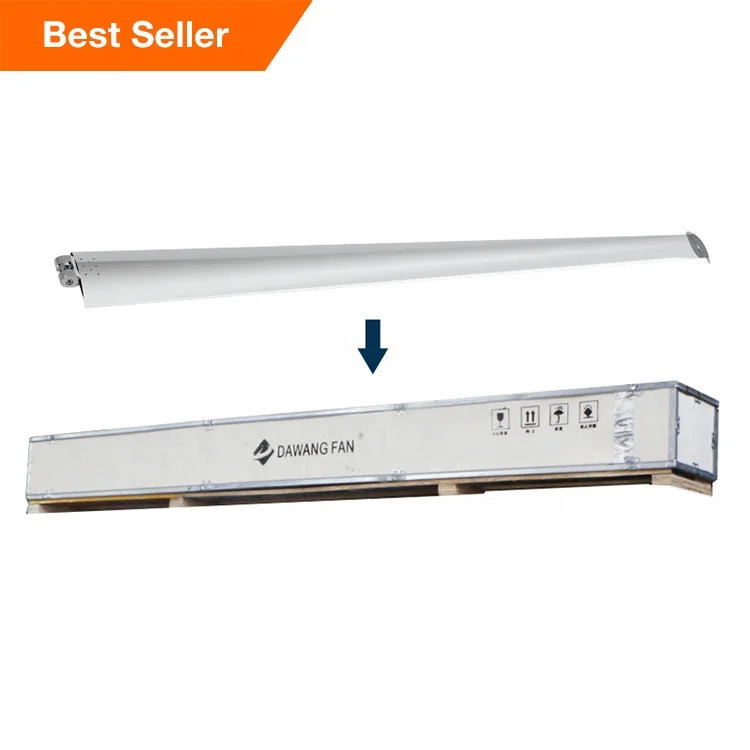

Embalaje de palas de ventilador para Ventilador de techo hvls

Artículos	Env /UNIT	Dimensiones (LWH)	Volumen /UNIT	Peso neto /UNIT	Peso bruto /UNIT
24FT (7,3 m)	2 cajas de cartón	Caja de cartón del motor: 1010535510 mm Caja de cartón de la pala: 3400340345 mm	0,68 m³	130KG	178kg
22FT (6,7 m)			Caja de cartón del motor: 1010535510 mm Caja de cartón de la pala: 3400340345 mm	0,68 m³	126KG	174 KG
20FT (6,1 m)			Caja de cartón del motor: 1010535510 mm Caja de cuchilla: 3020340345 mm	0,63 m³	- ¿Qué es eso?	162kg
18FT (5,5 m)			Caja de cartón del motor: 1010535510 mm Caja de cuchilla: 2600340345 mm	0,58 m³	118KG	158KG
16FT (4,9 m)			Caja de cartón del motor: 1010535510 mm Caja de cuchilla: 2310340345 mm	0.55m3	116 kg	154KG
12ft(3.6m)			Caja de cartón del motor: 1010535510 mm Cartón Blade: 2235340345mm	0.54m3	112 kg.	150kg
10FT (3.1M)			Caja de cartón del motor: 1010535510 mm Cartón Blade: 2235340345mm	0.54m3	108 kg	146KG
